型 号:S、M、L、XL铝合金轨道
规 格:250kg-1200kg铝合金轨道
公司名称:诺力顿NOLD品牌
保质周期:18
价 格(≤ 1) ¥电议 /台
优惠价格(≥ 5):电议

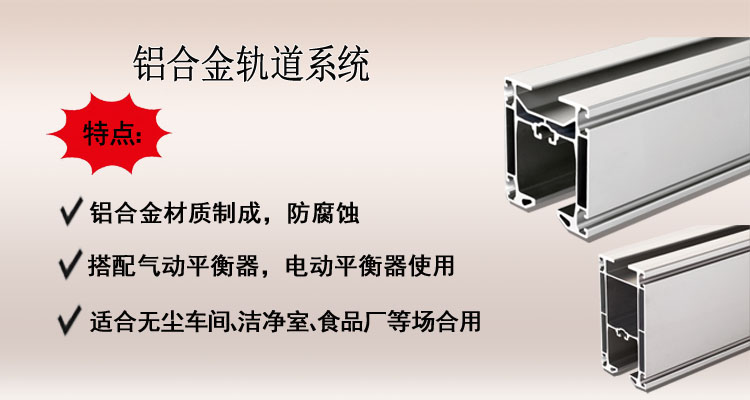

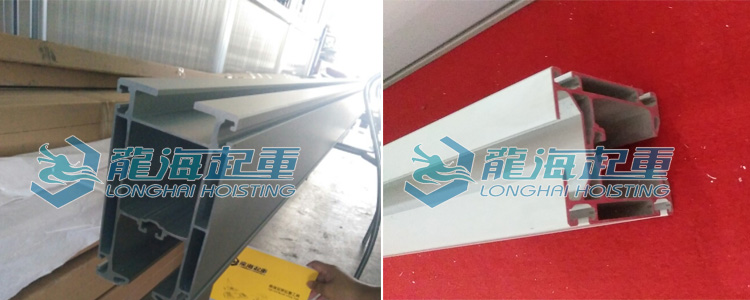

铝合金轨道系统又称铝合金轨道,具有自重轻,承载能力大.运行阻力小,无噪音等特点.是为适应现代化生产而制作的新一代轻型吊装设备,尤其适用于短距离,使用频繁,密集性吊运作业,通常搭配气动平衡器、智能提升机、气动葫芦、弹簧平衡器等提升工具使用.
铝合金轨道系统的主要构成:铝合金轨道,吊件.末端阻挡器,横梁组件,小车,端盖等组成.整套系统的优势如下:
1.自重轻,承载力更强:
与钢制轨道相比,额定载荷更大,在250kg-2000kg之间,多种形式满足不同载荷需求符合人机工程学新标准.
2.洁净环保,使用寿命长:
材质选用用铝材,经过阳极氧化处理,耐腐蚀性更强,封闭轨道比较清洁,几乎免维护,节省成本.
3.运行省力,噪音小:
铝合金轨道系统运行平滑,噪音小.阻力小,拖行阻力低至0.3%,运行更省力,具有多重防护,更安全,吊件结构安全系数5倍以上.
4.是为无尘车间、洁净室、食品厂、实验室和净化房等对洁净度要求较高的场合而设计的,不会掉漆,环保无污染.

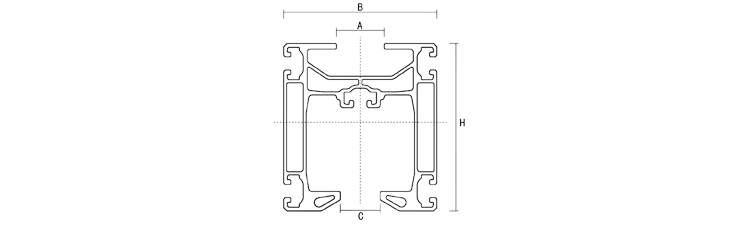

型号 |
载荷(kg) |
平面面积力矩(l y/lz) |
阻力矩(Wy/WZ) |
A (mm) |
B (mm) |
C (mm) |
H (mm) |
自重 (M) |
S |
250 |
235cm4/ 214cm4 |
42cm3/44cm3 |
30 |
96 |
25 |
105 |
5.3kg |
M |
500 |
605cm4/ 336cm4 |
85cm3/67cm3 |
30 |
100 |
25 |
140 |
7.2kg |
L |
750 |
1210cm4/438cm4 |
133cm3/86cm3 |
30 |
100 |
25 |
180 |
8.8kg |
XL |
1200 |
2201cm4/525cm4 |
197cm3/104cm3 |
30 |
100 |
25 |
220 |
10.7kg |
注:由于产品不断改良,当产品的外形与参数等发生变更时,均以实物为主,获取产品的时实资讯更新,想要了解更多轨道的报价,图片,视频等详情可通过查看联系方式来联系我们,我们会为您提供新的产品信息.

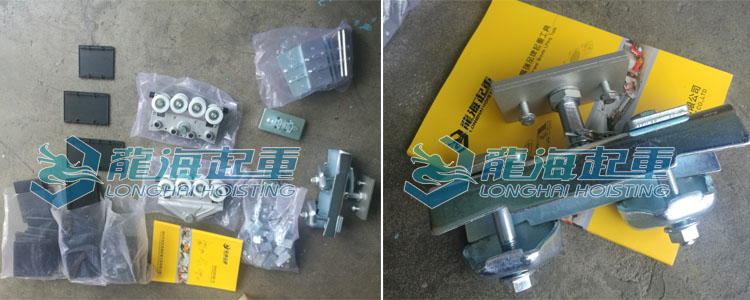

铝合金轨道系统相关配件可单独提供,部分配件如下:
一、柔性吊件/刚性吊件(吊点):连接工资钢和滑轨.采用高度可调节的设计方式,可根据吊件的高度条件范围来不存钢结构的高度差.

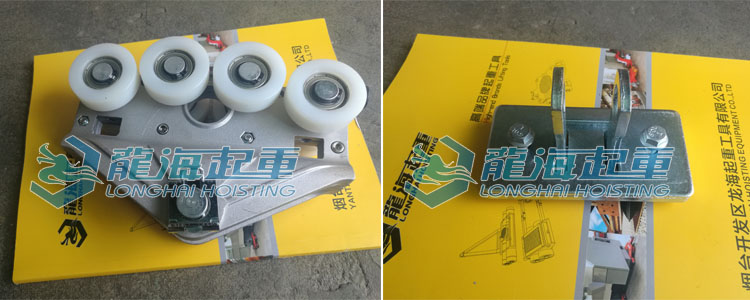

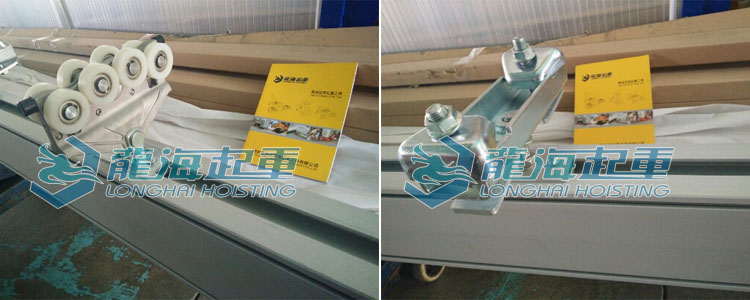

二、轨道小车/葫芦小车:
1.低静音,采用高强度耐磨尼龙轮,运行轻便,滑行顺畅.
2.缓冲装置,小车两端配置橡胶防撞头,延长轨道和小车的使用寿命.
3.含滚轮装置,小车可实现在双向承载的同时,保持良好的抗偏心能力,确保提升装置定位准.
4.葫芦小车可串联使用.可以实现提升1200kg一下的负载物.
三、接头组件:轨道长度可按照需求实现无限加长,实现轨道的无缝对接.
四、轨道端盖:防止轨道内部进入灰尘,保持轨道的洁净度,增加使用寿命.
五、横梁悬挂组件:与轨道小车配合使用实现铝合金轨道纵轨和横轨的连接,分为0°吊件和90°吊件.
六、末端阻挡器:防止小车滑出铝合金轨道.
七、选配:二次保护装置:
1.轨道保护装置:纵轨与上方钢结构的连接.
2.横梁保护装置:纵轨与横梁之间的连接.

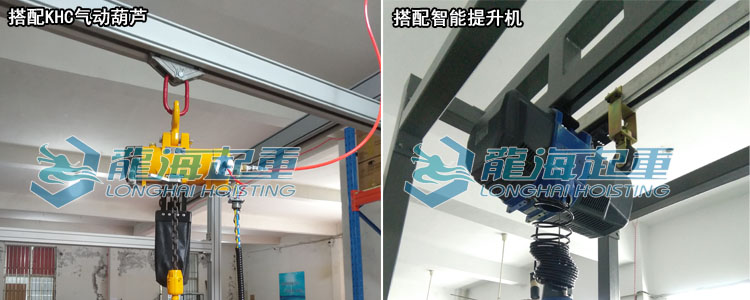

铝合金轨道系统通常搭配提升工具用于汽车制造行业、电池生产、新能源行业、烘干机生产、汽车制造、工业机器人、自动化设备生产、扫地车生产、水泥厂、陶瓷厂、染料/颜料厂、塑胶制品、轴承制造等行业。(铝合金轨道使用案例:铝合金轨道在汽车行业中的典型应用)
铝合金轨道系统属于诺力顿NOLD品牌产品,保质18个月(易损件除外),在保质期内,出现产品自身的质量问题,可免费调换配件,若在操作使用过程中造成的产品损坏可收费维修,该产品终身保修.
